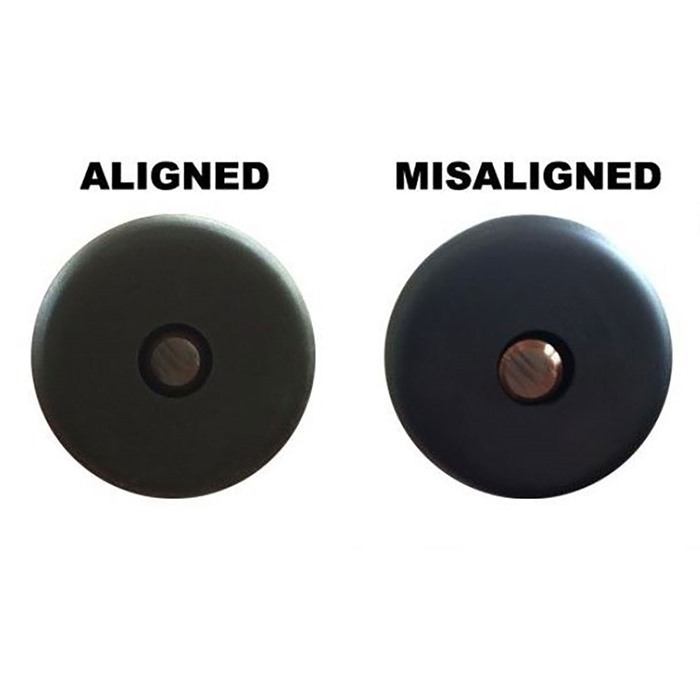

The Geissele Suppressor Alignment Gage (SAG) is a precision gage used to verify the alignment of a suppressor to the bore of a firearm barrel. It is important to understand that the length of the suppressor is usually much longer than the length of the barrel / muzzle device / suppressor interface geometry. A small deviation at the mounting interface means a much larger deviation of the suppressor exit hole. The deviations from nominal can also be additive which compounds suppressor misalignment. The Geissele SAG is manufactured from hardened steel that has been ground 0.002” under nominal bore diameter. The outside diameter of the SAG is finely finished and straight to 0.001” over its length. Geissele hardens the SAG so that it will not wear by sliding exposure to abrasive powder residue, pull burrs if it slides against misaligned baffles nor allow abrasive particle to imbed into the surface of the gage. There can be a wide variation in barrel bore diameters and bore straightness. 0.002” under nominal bore diameter has been found to be the best size of the SAG that will fit most barrels. The long length of the SAG aligns the gage to the bore; it is not necessary to have a very tight fitting gage with the long length of the Geissele SAG.
Der Geissele Suppressor Alignment Gage (SAG) ist ein Präzisionsmessgerät, das verwendet wird, um die Ausrichtung eines Schalldämpfers mit dem Lauf eines Feuerwaffenlaufes zu überprüfen. Es ist wichtig zu verstehen, dass die Länge des Schalldämpfers normalerweise viel länger ist als die Länge des Laufs / der Mündungseinrichtung / der Geometrie der Schalldämpfer-Schnittstelle. Eine kleine Abweichung an der Montage-Schnittstelle bedeutet eine viel größere Abweichung des Schalldämpfer-Austrittslochs. Die Abweichungen von der Nennmaß können auch additiv sein, was die Fehlanpassung des Schalldämpfers verstärkt. Der Geissele SAG wird aus gehärtetem Stahl gefertigt, der um 0,002" unter dem nominalen Durchmesser des Laufs geschliffen wurde. Der Außendurchmesser des SAG ist fein bearbeitet und über seine Länge auf 0,001" gerade. Geissele härtet den SAG, sodass er sich bei Kontakt mit abrasiven Pulvrückständen nicht abnutzt, keine Grate zieht, wenn er gegen fehljustierte Baffles gleitet, und keine abrasiven Partikel in die Oberfläche des Messgeräts eindringen lässt. Es kann eine große Variation in den Durchmessern und der Geradheit der Läufe geben. 0,002" unter dem nominalen Durchmesser des Laufs hat sich als die beste Größe des SAG erwiesen, die in die meisten Läufe passt. Die lange Länge des SAG richtet das Messgerät auf den Lauf aus; es ist nicht notwendig, ein sehr enges Messgerät mit der langen Länge des Geissele SAG zu haben.
